1. DC+ 24V power supply input positive pole 2. DC- 24V power supply input negative pole 3. Com Input common, low level 4.What is ” JO” CAL & CAH ? CAN function is temporarily not supported 5.The working principle of RS485 communication is as follows: Our le3u series PLC support MODBUS-RTU
LE3U 56MR6AD2DA 32 input 24 relay output 6 analog input 2 analog output plc controller RS485 MODBUS RTU RTC (real time clock)
32-point input, 24 relay outputs
X0-X5 high-speed input, can be accessed by three AB encoder, the default 12K, optional 100K 6 analog (3channel 0-10v, 3channel 0-20mA) 2 channel 0-10v analog output Power-down to maintain, can be set free DC 24V power supply
3-way AB input Support for 16-bit encryption, Supports three kinds of interrupts, 485 communication Support 4 kinds of communication protocols, Support 1N, 2N, 3U of the instructions, Power-down to maintain their own set range, Program 8000 steps, Download speed 38400, Floating-point operations, HMI, Scan 3000 steps 1ms
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port is communication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
X0-X27 DC24 input，Low level,X0-5 is a high-speed count input port (the Default is 12K, 100KHZ optional)
Y output element
Y0-Y27 for optimal relay output,relay output current 5A.4 continuation electric apparatus 1 common end, altogether 3 common ends
Analog input
6 analog input, 12 bit precision, 3 channel analog input 0-10V, 3 channel analog input 0-20MA; read analog RD3A instruction
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay
M0-M3071, power-down save range can be set M0-M1023, the default M500-M1023
Step point
S0-1023, power-down save range can be set S0-S1023, the default S500-S9999
100Ms timer
T0-T199 Accumulated power-down saving T184-T199
10Ms timer
T200-T249 Accumulated power-down saving T246-T249
1Ms timer
T250-T383, where T250-255 is the cumulative type
16-bit counter
C0-C199, power-down save C100-C199
32-bit counter
C200-C219, save the power-down C220-C234
32-bit high-speed counter
C235-255; C235-C240 for the single-phase counter, not multiplier; C241-240 for the single-phase calculator, 2 octave; C2470249 for the dual-phase counter, not multiplier; C250-252 for dual-phase counter, ; C253-C255 for the dual-phase counter, 4 octave
Register D
D0-D7999, power-down save the range can be set D0-7999
X0-X5 высокоскоростной вход, можно получить доступ через три кодировщика AB, по умолчанию 12 K 6 аналогов (3 канала 0-10 В, 3 канала 0-20 мА) 2 канала 0-10 в аналоговый выход Питание для поддержания, можно установить бесплатно Источник питания 24 В постоянного тока
3-сторонний выход AB вход Поддержка для 16-бит флэш-памяти, Поддерживает три вида прерывания, 485 поддержка связи 4 вида каналов связи, Поддержка 1N, 2N, 3U инструкции, Чтобы сохранить свой собственный диапазон, Программа 8000 шагов, Скорость загрузки 38400, Операции с плавающей точкой, HMI Сканирование 3000 шагов 1 мс
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт коммуникационный порт для FX3u протокол 38400,7, E, 1 (1 шт.), RS485 (485 отбора) протокол передачи данных могут быть установлены D8120).
Х элемент входного сигнала
X0-X27 DC24 вход переменного тока, низкий уровень, X0-5 представляет собой высокоскоростной счетчик входной порт (по умолчанию составляет 12 K)
Y выходной элемент
Y0-Y27 для оптимального релейного выхода, релейный выходной ток 5а.4 непрерывный электрический прибор 1 общий конец, всего 3 Общие концы
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле
M0-M3071, диапазон сохранения мощности можно установить M0-M1023, M500-M1023 по умолчанию
Шаг точки
S0-1023, диапазон сохранения мощности можно установить S0-S1023, S500-S9999 по умолчанию
100 мс таймер
T0-T199 накопленная энергосберегающая T184-T199
10 мс таймер
T200-T249 накопленная энергосберегающая T246-T249
1 мс таймер
T250-T383, где T250-255 является кумуляционным типом
16-бит счетчик
C0-C199, отключение питания экономит C100-C199
32-битный счетчик
C200-C219, сохраните C220-C234 питания
32-разрядный высокоскоростной счетчик
C235-255; C235-C240 для однофазного счетчика, а не мультипликатора; C241-240 для однофазного калькулятор, 2 Октава; C2470249 для двухфазного счетчика, а не мультипликатора; c250-252 для двухфазного счетчика, C253-C255 для двухфазного счетчика, 4 октава
Регистр D
D0-D7999, отключение питания сохраняет диапазон можно установить D0-7999
Непрямая адресационная указка V, Z
V0-7, Z0-7
P Номер скачка
P0-63
Я прерывания
X0-5 внешнего прерывания, таймера прерывания (1 MS блок) счетчик прерывания
Специальный м компоненты
M8000 во время выполнения нормально закрытый, M8002 импа Ульс наивысшей мощности, M8011 10 мс, пульс, M8012-100 Ms, пульс, M8013 составляет 1 s, пульс, M8014 является минуту пульс

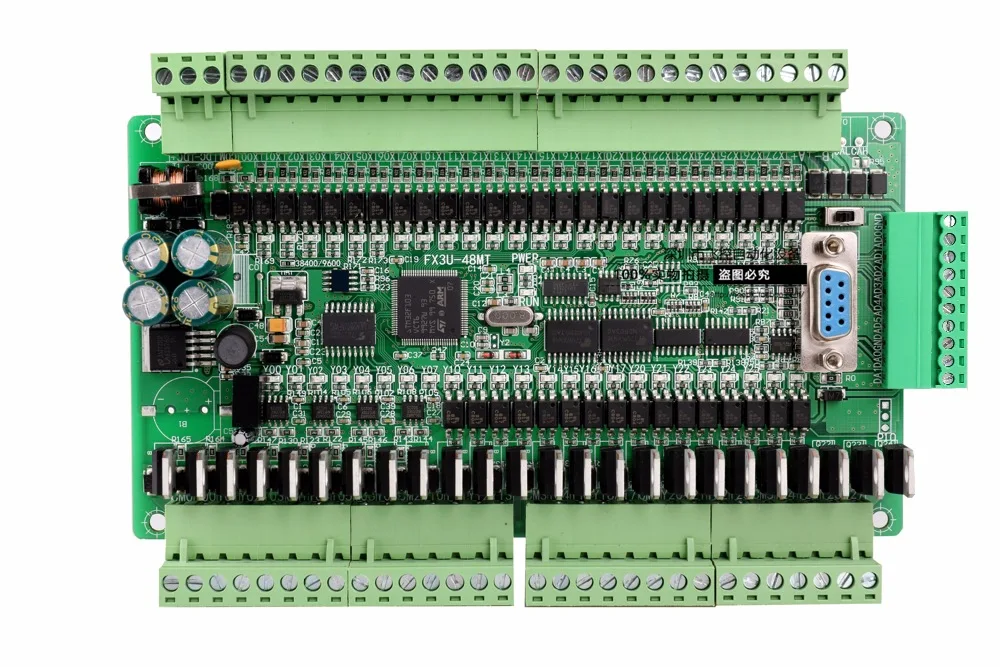

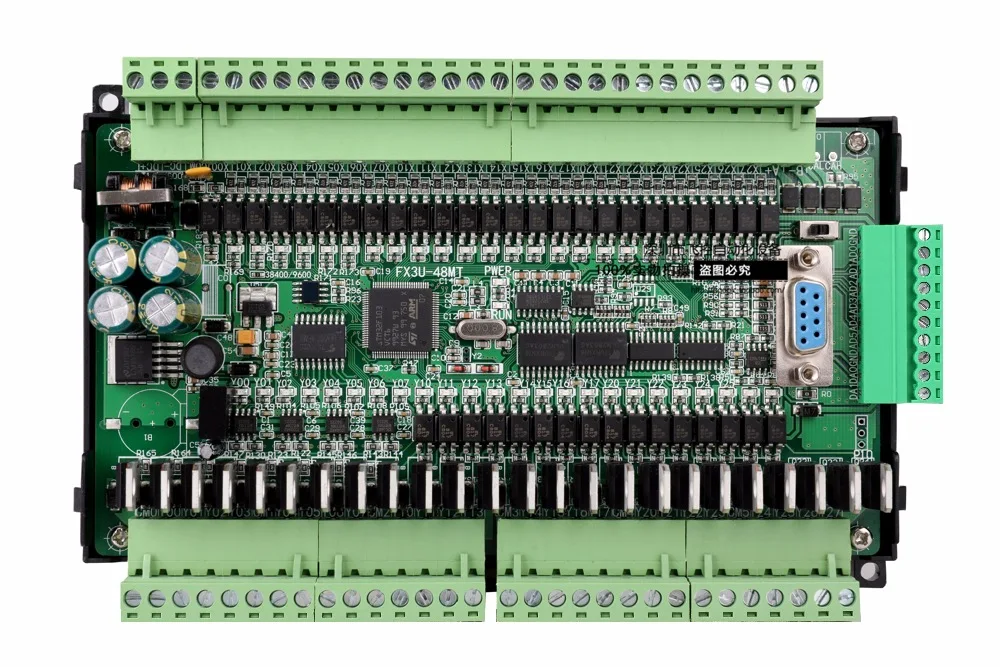

LE3U 48Mt—24 point input 24 transistor outputs , 6 analog inputs(3 channcel o-v10,3 channel 0-20mA), 2 analog outputs(0-10V),plc controller X0-X5 High speed input 12k RTC (real time clock)
1. 3 channel AB input, 2. Support 1N, 2N, 3U instruction 3. Program 8,000 steps, 4. The download speed 38400 5. Support Mitsubishi GX-Develoer, GX-WORK2 6. Support HMI
connection, the application is completely identical to the Mitsubishi FX3U.
The PLC with industrial-grade 32-bit MCU, and run much faster than Mitsubishi FX3U.

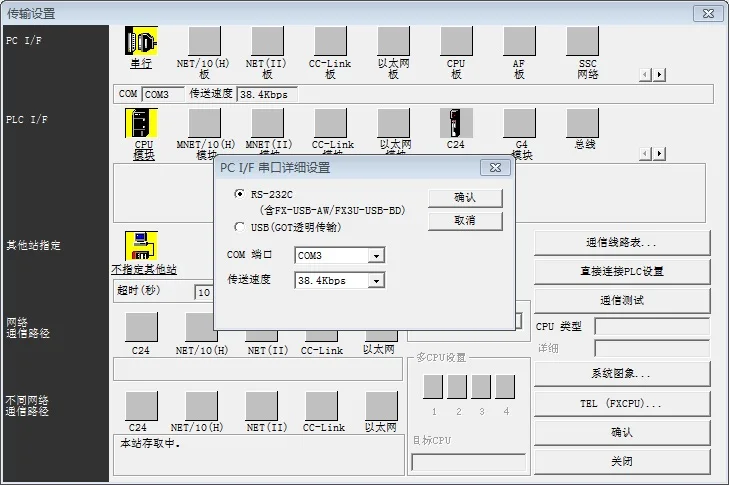

The PLC baud rate to 38400
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port iscommunication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
DC24, X0-X27 input，Low level X0-5 is a high-speed count input port (Default is 12K, 100KHZ optional)
Y output element
Y0-Y27 for optimal relay or transistor output, relay output current 5A.
Analog input
6 analog input, 12 bit precision, A0-AD2: 0-10V, A3-AD5 :0-20MA; read analog RD3A instruction。
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay M
M0-M3071, the scope of power loss saving can be set up.Rang M0-M1023
Stepper Point S
S0-1023, power down save range can be set up S0-S1023,Default is S500-S999
100Ms Timer
T0-T199, cumulative power down save T184-T199
10Ms Timer
T200-T249, cumulative power down save T246-T249
1Ms Timer
T250-T383,T250-255 is the cumulative type
16-bit counter
C0-C199, power down save C100-199
32-bit counter
C200-C219, power down save C220-C234
32-bit high-speed counter
C235-255;C235-240 for the single-phase counter, Non harmonic; C241-240 single-phase counter, frequency doubling;C247-249 Dual phase counter, Non harmonic; C250-252 for the two-phase counter, frequency doubling; C253-255 biphasic counter, 4 frequency doubling;
Register D
D0-D7999, power-down save range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
LE3U 48MT–24 точечный ввод 24 Транзисторные выходы, 6 аналоговых входов (3 channcel o-v10, 3 канала 0-20mA), 2 аналоговых выхода (0-10 В), X0-X5 высокоскоростной вход 12 к
1. 3 канала АВ вход переменного тока, 2. Поддержка 1N, 2N, 3U инструкции 3. Программа на 8000 шагов, 4. Скорость загрузки 38400 5. Поддержка Mitsubishi GX-Develoer, GX-WORK2 6. Поддержка HMI
Подключение, приложение полностью идентично Mitsubishi FX3U.
PLC с промышленным 32-бит микроконтроллеры, и работать гораздо быстрее, чем Mitsubishi FX3U.
Скорость передачи ПЛК до 38400
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
LE3U 48MR—24 point input 24 relay outputs , 6 analog inputs(3 channcel o-v10,3 channel 0-20mA), 2 analog outputs(0-10V),plc controller X0-X5 High speed input 12k RTC (real time clock)
1. 3 channel AB input, 2. Support 1N, 2N, 3U instruction 3. Program 8,000 steps, 4. The download speed 38400 5. Support Mitsubishi GX-Develoer, GX-WORK2 6. Support HMI
connection, the application is completely identical to the Mitsubishi FX3U.
The PLC with industrial-grade 32-bit MCU, and run much faster than Mitsubishi FX3U.
The PLC baud rate to 38400
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port iscommunication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
DC24, X0-X27 input，Low level X0-5 is a high-speed count input port (Default is 12K, 100KHZ optional)
Y output element
Y0-Y27 for optimal relay or transistor output, relay output current 5A.
Analog input
6 analog input, 12 bit precision, A0-AD2: 0-10V, A3-AD5 :0-20MA; read analog RD3A instruction。
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay M
M0-M3071, the scope of power loss saving can be set up.Rang M0-M1023
Stepper Point S
S0-1023, power down save range can be set up S0-S1023,Default is S500-S999
100Ms Timer
T0-T199, cumulative power down save T184-T199
10Ms Timer
T200-T249, cumulative power down save T246-T249
1Ms Timer
T250-T383,T250-255 is the cumulative type
16-bit counter
C0-C199, power down save C100-199
32-bit counter
C200-C219, power down save C220-C234
32-bit high-speed counter
C235-255;C235-240 for the single-phase counter, Non harmonic; C241-240 single-phase counter, frequency doubling;C247-249 Dual phase counter, Non harmonic; C250-252 for the two-phase counter, frequency doubling; C253-255 biphasic counter, 4 frequency doubling;
Register D
D0-D7999, power-down save range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
LE3U 48MR–24 точечный ввод 24 Релейные выходы 6 аналоговые входные сигналы (3 channcel o-v10, 3 канала 0-20mA), 2 канала аналогового выхода (0-10 V), X0-X5 высокоскоростной вход 12 k
1. 3 канала АВ вход переменного тока, 2. Поддержка 1N, 2N, 3U инструкции 3. Программа на 8000 шагов, 4. Скорость загрузки 38400 5. Поддержка Mitsubishi GX-Develoer, GX-WORK2 6. Поддержка HMI
Подключение, приложение полностью идентично Mitsubishi FX3U.
PLC с промышленным 32-бит микроконтроллеры, и работать гораздо быстрее, чем Mitsubishi FX3U.
Скорость передачи ПЛК до 38400
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт isкоммуникационный порт для протокола FX3u 38400,7, E, 1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
Х элемент входного сигнала
DC24, X0-X27 вход, низкий уровень X0-5 является высокоскоростным входным портом (По умолчанию 12 K,100 кГц опционально)
Y выходной элемент
Y0-Y27 для оптимального релейного или транзисторного выхода, релейный выходной ток 5а.
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле м
M0-M3071, можно настроить область экономии энергии. Rang M0-M1023
Шаговый точка S
S0-1023, диапазон сохранения питания можно настроить S0-S1023, по умолчанию S500-S999
100 мс таймер
T0-T199, накопительная мощность вниз сохранить T184-T199
10 мс таймер
T200-T249, накопительная мощность вниз сохранить T246-T249
1 мс таймер
T250-T383, T250-255-это кумулятивный Тип
16-бит счетчик
C0-C199, отключение питания экономит C100-199
32-битный счетчик
C200-C219, отключение питания экономит C220-C234
32-разрядный высокоскоростной счетчик
C235-255; C235-240 для однофазного счетчика, без гармоник; C241-240 однофазный счетчик, удваивается частота; C247-249 двухфазный счетчик, не гармонический; C250-252 для двухфазного счетчика, удваивается частота; C253-255 двухфазный счетчик, 4 удвоено частотным;
Регистр D
D0-D7999, диапазон энергосбережения можно установить D0-7999
Непрямая адресационная указка V, Z
V0-7, Z0-7
P subroutine прыжок номер
P0-63
Я прерывания
X0-5 внешнего прерывания. Прерывание таймера (1 м единиц). Прерывания таймера.
Спецэлемента м
M8000 работает нормально закрытый, M8002 импульсный, M8011-10 мс пульс, M8012-100 мс пульс, M8013-1 s пульс, M8014 минут пульс.
При установке часов, M8015 должен быть установлен для восстановления запуска сброса M8015. D8018 для Года, D8017 для месяца, D8016 для дня, D8019 для недели, D8015 для часа, D8014 для минуты, и D8013 для второго. Вы можете использовать данные часов для чтения инструкции, TRD для чтения данных часов в общий регистр, или использовать часы, чтобы написать инструкции TWR, изменить часы, С этой инструкцией не установите M8015.
X0-X7 high-speed input, can be accessed by three AB encoder, the default 12K, optional 100K 6 analog (3 0-10v, 3 0-20mA) 2 0-10v analog output Power-down to maintain, can be set free DC 24V power supply
3-way AB input Support for 16-bit encryption, Supports three kinds of interrupts, 485 communication Support 4 kinds of communication protocols, Support 1N, 2N, 3U of the instructions, Power-down to maintain their own set range, Program 8000 steps, Download speed 38400, Floating-point operations, HMI, Scan 3000 steps 1ms
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port is communication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
X0-X27 DC24 input，Low level,X0-5 is a high-speed count input port (the Default is 12K, 100KHZ optional)
Y output element
Y0-Y11 for optimal relay output,relay output current 5A.4 continuation electric apparatus 1 common end, altogether 3 common ends
Analog input
6 analog input, 12 bit precision, 3 channel analog input 0-10V, 3 channel analog input 0-20MA; read analog RD3A instruction
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay
M0-M3071, power-down save range can be set M0-M1023, the default M500-M1023
Step point
S0-1023, power-down save range can be set S0-S1023, the default S500-S9999
100Ms timer
T0-T199 Accumulated power-down saving T184-T199
10Ms timer
T200-T249 Accumulated power-down saving T246-T249
1Ms timer
T250-T383, where T250-255 is the cumulative type
16-bit counter
C0-C199, power-down save C100-C199
32-bit counter
C200-C219, save the power-down C220-C234
32-bit high-speed counter
C235-255; C235-C240 for the single-phase counter, not multiplier; C241-240 for the single-phase calculator, 2 octave; C2470249 for the dual-phase counter, not multiplier; C250-252 for dual-phase counter, ; C253-C255 for the dual-phase counter, 4 octave
Register D
D0-D7999, power-down save the range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
16-точечный ввод, 16 Транзисторные выходы
X0-X7 высокоскоростной вход, можно получить доступ через три кодировщика AB, по умолчанию 12 K, 6-канальный аналоговый (3 канала, 0-10В, 3 канала 0-20mA) 2 канала 0-10В аналоговым выходом Питание для поддержания, можно установить бесплатно Источник питания 24 В постоянного тока
3-сторонний выход AB вход Поддержка для 16-бит флэш-памяти, Поддерживает три вида прерывания, 485 связиПоддержка 4 видов каналов связи, Поддержка 1N, 2N, 3U инструкции, Чтобы сохранить свой собственный диапазон, Программа 8000 шагов, Скорость загрузки 38400, Операции с плавающей точкой, HMI Сканирование 3000 шагов 1 мс
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт является портом связи для протокола FX3u 38400,7, E, 1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
Х элемент входного сигнала
X0-X27 вход DC24, низкий уровень, X0-5 является высокоскоростным входным портом (по умолчанию 12 K)
Y выходной элемент
Y0-Y11 для оптимального релейного выхода, релейный выходной ток 5а.4 непрерывный электрический прибор 1 общий конец, всего 3 Общие концы
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле
M0-M3071, диапазон сохранения мощности можно установить M0-M1023, M500-M1023 по умолчанию
Шаг точки
S0-1023, диапазон сохранения мощности можно установить S0-S1023, S500-S9999 по умолчанию
100 мс таймер
T0-T199 накопленная энергосберегающая T184-T199
10 мс таймер
T200-T249 накопленная энергосберегающая T246-T249
1 мс таймер
T250-T383, где T250-255 является кумуляционным типом
16-бит счетчик
C0-C199, отключение питания экономит C100-C199
32-битный счетчик
C200-C219, сохраните C220-C234 питания
32-разрядный высокоскоростной счетчик
C235-255; C235-C240 для однофазного счетчика, а не мультипликатора; C241-240 для однофазного калькулятор, 2 Октава; C2470249 для двухфазного счетчика, а не мультипликатора; c250-252 для двухфазного счетчика, C253-C255 для двухфазного счетчика, 4 октава
Регистр D
D0-D7999, отключение питания сохраняет диапазон можно установить D0-7999
Непрямая адресационная указка V, Z
V0-7, Z0-7
P Номер скачка
P0-63
Я прерывания
X0-5 внешнего прерывания, таймера прерывания (1 MS блок) счетчик прерывания
Специальный м компоненты
M8000 время работы нормально закрыто, M8002 импульса мощности, M8011 10 мс импульса, M8012-это 100 мс пульс, M8013-1 s пульс, M8014-минутный пульс
14 point input 10 transistor outputs, 3 channcel o-v10,3 channel 0-20mA), 2 analog outputs(0-10V)
1. 3 channel AB input, 2. Support 1N, 2N, 3U instruction 3. Program 8,000 steps, 4. The download speed 38400 5. Support Mitsubishi GX-Develoer, GX-WORK2 6. Support HMI connection, the application is completely identical to the Mitsubishi FX3U.
7. The PLC with industrial-grade 32-bit MCU, and run much faster than Mitsubishi FX3U.
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port iscommunication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
DC24, X0-X27 input，Low level X0-5 is a high-speed count input port (Default is 12K, 100KHZ optional)
Y output element
Y0-Y3 transistor output,transistor output Current 500mA, plus the diode can achieve 4A. 100K 4 Channel Pulse outputY4-Y11 Transistor common output, can be directly driven 3A 24V load
Analog input
6 analog input, 12 bit precision, A0-AD2: 0-10V, A3-AD5 :0-20MA; read analog RD3A instruction。
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay M
M0-M3071, the scope of power loss saving can be set up.Rang M0-M1023
Stepper Point S
S0-1023, power down save range can be set up S0-S1023,Default is S500-S999
100Ms Timer
T0-T199, cumulative power down save T184-T199
10Ms Timer
T200-T249, cumulative power down save T246-T249
1Ms Timer
T250-T383,T250-255 is the cumulative type
16-bit counter
C0-C199, power down save C100-199
32-bit counter
C200-C219, power down save C220-C234
32-bit high-speed counter
C235-255;C235-240 for the single-phase counter, Non harmonic; C241-240 single-phase counter, frequency doubling;C247-249 Dual phase counter, Non harmonic; C250-252 for the two-phase counter, frequency doubling; C253-255 biphasic counter, 4 frequency doubling;
Register D
D0-D7999, power-down save range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
LE3U 24MT–14 точечный Ввод 10 Транзисторные выходы, 3 channcel o-v10, 3 канала 0-20mA), 2 аналоговых выхода (0-10 V)
1. 3 канала АВ вход переменного тока, 2. Поддержка 1N, 2N, 3U инструкции 3. Программа на 8000 шагов, 4. Скорость загрузки 38400 5. Поддержка Mitsubishi GX-Develoer, GX-WORK2 6. Поддержка подключения HMI, приложение полностью идентично Mitsubishi FX3U.
7. ПЛК с промышленным 32-бит микроконтроллеры, и работать гораздо быстрее, чем Mitsubishi FX3U.
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт isкоммуникационный порт для протокола FX3u 38400,7, E, 1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
Х элемент входного сигнала
DC24, X0-X27 вход, низкий уровень X0-5 является высокоскоростным входным портом (По умолчанию составляет 12 K)
Y выходной элемент
Y0-Y3 транзисторный выход, транзисторный выходной ток 500мА, плюс диод может достичь 4А. 100 K 4 канала импульсный выходY4-Y11 транзистор общий выход, может быть с прямым приводом 3A 24 V нагрузка
14 input 10 relay output 6 analog input 2 analog output plc controller RS485 MODBUS RTU RTC (real time clock)
X0-X5 high-speed input, can be accessed by three AB encoder, the default 12K, optional 100K 6 analog (3 0-10v, 3 0-20mA) 2 0-10v analog output Power-down to maintain, can be set free DC 24V power supply
3-way AB input Support for 16-bit encryption, Supports three kinds of interrupts, 485 communication Support 4 kinds of communication protocols, Support 1N, 2N, 3U of the instructions, Power-down to maintain their own set range, Program 8000 steps, Download speed 38400, Floating-point operations, HMI, Scan 3000 steps 1ms
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port is communication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
X0-X27 DC24 input，Low level,X0-5 is a high-speed count input port (the Default is 12K, 100KHZ optional)
Y output element
Y0-Y11 for optimal relay output,relay output current 5A.4 continuation electric apparatus 1 common end, altogether 3 common ends
Analog input
6 analog input, 12 bit precision, 3 channel analog input 0-10V, 3 channel analog input 0-20MA; read analog RD3A instruction
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay
M0-M3071, power-down save range can be set M0-M1023, the default M500-M1023
Step point
S0-1023, power-down save range can be set S0-S1023, the default S500-S9999
100Ms timer
T0-T199 Accumulated power-down saving T184-T199
10Ms timer
T200-T249 Accumulated power-down saving T246-T249
1Ms timer
T250-T383, where T250-255 is the cumulative type
16-bit counter
C0-C199, power-down save C100-C199
32-bit counter
C200-C219, save the power-down C220-C234
32-bit high-speed counter
C235-255; C235-C240 for the single-phase counter, not multiplier; C241-240 for the single-phase calculator, 2 octave; C2470249 for the dual-phase counter, not multiplier; C250-252 for dual-phase counter, ; C253-C255 for the dual-phase counter, 4 octave
Register D
D0-D7999, power-down save the range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
14-точечный ввод, 10 релейных выходов
X0-X5 высокоскоростной вход, можно получить доступ через три кодировщика AB, по умолчанию 12 K, 6-канальный аналоговый (3 канала, 0-10В, 3 канала 0-20mA) 2 канала 0-10В аналоговым выходом
Питание для поддержания, можно установить бесплатно Источник питания 24 В постоянного тока
3-сторонний выход AB вход Поддержка для 16-бит флэш-памяти, Поддерживает три вида прерывания, 485 поддержка связи 4 вида каналов связи, Поддержка 1N, 2N, 3U инструкции, Чтобы сохранить свой собственный диапазон, Программа 8000 шагов, Скорость загрузки 38400, Операции с плавающей точкой, HMI Сканирование 3000 шагов 1 мс
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт является портом связи для протокола FX3u 38400,7, E, 1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
Х элемент входного сигнала
X0-X27 вход DC24, низкий уровень, X0-5 является высокоскоростным входным портом (по умолчанию 12 K)
Y выходной элемент
Y0-Y11 для оптимального релейного выхода, релейный выходной ток 5а.4 непрерывный электрический прибор 1 общий конец, всего 3 Общие концы
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле
M0-M3071, диапазон сохранения мощности можно установить M0-M1023, M500-M1023 по умолчанию
Шаг точки
S0-1023, диапазон сохранения мощности можно установить S0-S1023, S500-S9999 по умолчанию
100 мс таймер
T0-T199 накопленная энергосберегающая T184-T199
10 мс таймер
T200-T249 накопленная энергосберегающая T246-T249
1 мс таймер
T250-T383, где T250-255 является кумуляционным типом
16-бит счетчик
C0-C199, отключение питания экономит C100-C199
32-битный счетчик
C200-C219, сохраните C220-C234 питания
32-разрядный высокоскоростной счетчик
C235-255; C235-C240 для однофазного счетчика, а не мультипликатора; C241-240 для однофазного калькулятор, 2 Октава; C2470249 для двухфазного счетчика, а не мультипликатора; c250-252 для двухфазного счетчика, C253-C255 для двухфазного счетчика, 4 октава
Регистр D
D0-D7999, отключение питания сохраняет диапазон можно установить D0-7999
Непрямая адресационная указка V, Z
V0-7, Z0-7
P Номер скачка
P0-63
Я прерывания
X0-5 внешнего прерывания, таймера прерывания (1 MS блок) счетчик прерывания
Специальный м компоненты
M8000 время работы нормально закрыто, M8002 импульса мощности, M8011 10 мс импульса, M8012-это 100 мс пульс, M8013-1 s пульс, M8014-минутный пульс
При установке часов, M8015 должен быть установлен для восстановления запуска сброса M8015. D8018 для Года, D8017 для месяца, D8016 для дня, D8019 для недели, D8015 для часа, D8014 для минуты, и D8013 для второго. Вы можете использовать данные часов для чтения инструкции, TRD для чтения данных часов в общий регистр, или использовать часы, чтобы написать инструкции TWR, изменить часы, С этой инструкцией не установите M8015.
8-point input, 6 relay outputs 6 analog input 2 analog output plc controller RS485 MODBUS RTU RTC (real time clock)
X0-X5 high-speed input, can be accessed by three AB encoder, the default 12K, optional 100K 6 analog (3 0-10v, 3 0-20mA) 2 0-10v analog output Power-down to maintain, can be set free DC 24V power supply
3-way AB input Support for 16-bit encryption, Supports three kinds of interrupts, 485 communication Support 4 kinds of communication protocols, Support 1N, 2N, 3U of the instructions, Power-down to maintain their own set range, Program 8000 steps, Download speed 38400, Floating-point operations, HMI, Scan 3000 steps 1ms
Input Power
DC24
Number of steps
8000 steps; 2 communication ports: 1 RS232 (DB9 serial port is communication port for the FX3u protocol 38400,7，E，1； 1 RS485 (485 selection) communication protocol can be set D8120).
X input element
X0-X27 DC24 input，Low level,X0-5 is a high-speed count input port (the Default is 12K, 100KHZ optional)
Y output element
Y0-Y11 for optimal relay output,relay output current 5A.4 continuation electric apparatus 1 common end, altogether 3 common ends
Analog input
6 analog input, 12 bit precision, 3 channel analog input 0-10V, 3 channel analog input 0-20MA; read analog RD3A instruction
Analog output
2 analog output, 12 bit precision, output voltage: 0-10V. output analog voltage with WR3A instruction
Intermediate relay
M0-M3071, power-down save range can be set M0-M1023, the default M500-M1023
Step point
S0-1023, power-down save range can be set S0-S1023, the default S500-S9999
100Ms timer
T0-T199 Accumulated power-down saving T184-T199
10Ms timer
T200-T249 Accumulated power-down saving T246-T249
1Ms timer
T250-T383, where T250-255 is the cumulative type
16-bit counter
C0-C199, power-down save C100-C199
32-bit counter
C200-C219, save the power-down C220-C234
32-bit high-speed counter
C235-255; C235-C240 for the single-phase counter, not multiplier; C241-240 for the single-phase calculator, 2 octave; C2470249 for the dual-phase counter, not multiplier; C250-252 for dual-phase counter, ; C253-C255 for the dual-phase counter, 4 octave
Register D
D0-D7999, power-down save the range can be set D0-7999
Третьи вечерние описания программного обеспечения: могут быть совместимы с программным обеспечением Developer7.8 GX или 8,52, 8. 5, 8. 86 версия
8-точечный ввод, 6 Релейные выходы
X0-X5 высокоскоростной вход, можно получить доступ через три кодировщика AB, по умолчанию 12 K 6 аналогов (3 канала 0-10 В, 3 канала 0-20 мА) 2 канала 0-10 в аналоговый выход Питание для поддержания, можно установить бесплатно Источник питания 24 В постоянного тока
3-сторонний выход AB вход Поддержка для 16-бит флэш-памяти, Поддерживает три вида прерывания, 485 поддержка связи 4 вида каналов связи, Поддержка 1N, 2N, 3U инструкции, Чтобы сохранить свой собственный диапазон, Программа 8000 шагов, Скорость загрузки 38400, Операции с плавающей точкой, HMI Сканирование 3000 шагов 1 мс
Примечание: поскольку Международный воздух не допускает попадания в волосы легковоспламеняющихся и взрывоопасных товаров, таким образом, unity не содержит доставку аккумулятора, спасибо за понимание!
Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 год, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минуту, D8013-второй. Данные часов можно считывать с помощью часов TRD для чтения данных часов в общий регистр или для изменения часов с инструкцией по написанию часов TWR, используя эту инструкцию без позиции M8015
Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт является портом связи для протокола FX3u 38400,7, E, 1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
Х элемент входного сигнала
X0-X27 вход DC24, низкий уровень, X0-5 является высокоскоростным входным портом (по умолчанию 12 K)
Y выходной элемент
Y0-Y27 для оптимального релейного выхода, релейный выходной ток 5а.4 непрерывный электрический прибор 1 общий конец, всего 3 Общие концы
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле
M0-M3071, диапазон сохранения мощности можно установить M0-M1023, M500-M1023 по умолчанию
Шаг точки
S0-1023, диапазон сохранения мощности можно установить S0-S1023, S500-S9999 по умолчанию
100 мс таймер
T0-T199 накопленная энергосберегающая T184-T199
10 мс таймер
T200-T249 накопленная энергосберегающая T246-T249
1 мс таймер
T250-T383, где T250-255 является кумуляционным типом
16-бит счетчик
C0-C199, отключение питания экономит C100-C199
32-битный счетчик
C200-C219, сохраните C220-C234 питания
32-разрядный высокоскоростной счетчик
C235-255; C235-C240 для однофазного счетчика, а не мультипликатора; C241-240 для однофазного калькулятор, 2 Октава; C2470249 для двухфазного счетчика, а не мультипликатора; c250-252 для двухфазного счетчика, C253-C255 для двухфазного счетчика, 4 октава
Регистр D
D0-D7999, отключение питания сохраняет диапазон можно установить D0-7999
Непрямая адресационная указка V, Z
V0-7, Z0-7
P Номер скачка
P0-63
Я прерывания
X0-5 внешнего прерывания, таймера прерывания (1 MS блок) счетчик прерывания
Специальный м компоненты
M8000 время работы нормально закрыто, M8002 импульса мощности, M8011 10 мс импульса, M8012-это 100 мс пульс, M8013-1 s пульс, M8014-минутный пульс
LE3U PLC
